C’est un fait : on ne se lance pas dans la rénovation de sa cuisine pour le fun de raccorder son évacuation. D’ailleurs, on parie que cet entrelacs de tuyaux, de colliers et de raccords est sans doute le dernier de vos soucis. Et pourtant, il n’en est pas moins crucial. Car si un raccordement d'évacuation réussi est un poème que personne ne lit, un raccord raté est un poème qui s’effondre dans une inondation. Avec à la clef, des glouglous suspects, des remontées d’odeur et des refoulements intempestifs. Alors, pour vous éviter ces joyeusetés, on vous a préparé le guide ultime du raccordement d’évacuation d’un évier et d’un lave-vaisselle. Au programme :
- Les 3 options de raccordement (schémas à l'appui)
- Le matériel nécessaire
- Les erreurs à éviter
- Les conseils de dépannage.
Schéma d’évacuation évier et lave-vaisselle : trois options pour une alliance réussie
Commençons sans tourner autour de la cheminée : il n’existe pas UNE façon universelle de marier un évier et un lave-vaisselle. Il y a trois grandes écoles, chacune avec son caractère, son souffle, ses petites humeurs. Laissez-moi vous présenter ces trois protagonistes comme les acteurs un brin cabossés d’une pièce de théâtre domestique…
Option 1 : Le raccord sur siphon d’évier, le grand classique des cuisines modernes
Voici le héros du quotidien, le mariage de raison par excellence. Le raccordement sur la tubulure du siphon d’évier, c’est la poignée de main franche entre votre évier et votre lave-vaisselle (et parfois même votre lave-linge en version polyamoureuse). Sur ce siphon trône fièrement une prise latérale, prévue pour accueillir le tuyau d’évacuation du lave-vaisselle. Il suffit d’enlever le bouchon (ou de percer l’embout), puis de glisser le flexible du lave-vaisselle sur ce téton prévu à cet effet — une opération qui sent bon la simplicité.
« Le secret d’une cuisine heureuse ne réside pas dans son plan de travail en marbre, mais dans le murmure discret de son évacuation. Un glouglou harmonieux est le signe d’un travail bien fait. »
Mais attention : choisissez un siphon digne de ce nom ! Un modèle trop cheap se vengera vite avec des fuites ou des odeurs suspectes. Ajoutez un collier métallique pour empêcher tout décrochage lors du cycle essorage. C’est net, rapide… mais exigeant en qualité.
Schéma mental express : imaginez un tuyau blanc venu se brancher humblement sur le flanc dodu du siphon sous l’évier — l’union se fait à mi-hauteur, chacun gardant sa fierté mais partageant son destin hydraulique.
Option 2 : Les siphons séparés, le choix des puristes et des vieilles bâtisses
Ici on quitte la modernité pressée pour retrouver l’élégance tranquille des "belles ouvrages". Deux siphons distincts — chacun son garde du corps contre les remontées capiteuses — protègent respectivement l’évier et le lave-vaisselle avant que leurs eaux usées ne s’embrassent plus loin dans la canalisation principale en PVC. La noblesse du geste ? Oui… et aussi une double sécurité contre les effluves indésirables.
Cette option donne une acoustique feutrée à l’action : moins de glouglous parasites, moins de risques qu’un reflux malheureux vienne troubler la paix du foyer. Idéal pour les cuisines spacieuses ou les rénovations où rien n’est laissé au hasard.
D’ailleurs… si vos murs sont anciens et que chaque centimètre compte double, c’est souvent la seule solution véritablement pérenne.
Option 3 : Le raccord en Y, l’acrobate de la plomberie pour cas désespérés
Le raccord en Y — aussi appelé « culotte » dans notre jargon — c’est l’équilibriste des recoins impossibles et des cuisines biscornues où rien ne tombe jamais juste. Ici, deux flexibles (lave-vaisselle/évier) fusionnent dans une pièce en PVC qui tente vaillamment de faire tenir tout ce petit monde ensemble sur la même voie d’eau.
Attention cependant : si vous branchez le lave-vaisselle sous celui de l’évier (et non au-dessus), préparez-vous à sortir le seau ! Pour éviter reflux et embouteillage hydraulique, respectez religieusement cette hiérarchie verticale. C’est dit !
Cette option sent fort le système D, efficace quand il n’y a vraiment pas d’autre choix — mais gare aux colères sourdes du mauvais écoulement.
La liste de courses du plombier-poète : matériel et tuyauterie indispensables
Préparez-vous, cher lecteur, à plonger dans la réserve secrète de l’artisan. Ici, chaque objet a sa place, son histoire — et gare à qui voudrait remplacer une équerre patinée par un gadget plastique dernier cri ! Dans cette section, je vous livre, entre deux copeaux d’ironie et quelques grammes de sciure, la panoplie idéale pour dompter les évacuations rebelles de votre cuisine.
Le diamètre des tuyaux : une question de taille (le ∅ 40 mm, c’est dit !)
Oubliez ce que vous avez pu lire sur les forums où fleurit la plomberie approximative : pour un évier ET un lave-vaisselle partageant le même destin souterrain, il n’y a qu’une vérité — diamètre 40 mm en PVC. En-dessous ? Hérésie ! La cuisine n’est pas un salon de thé pour lavabos délicats (eux se contentent d’un timide 32 mm), mais le théâtre quotidien des purées oubliées et des fonds de casseroles obstinés. Même les DTU (Documents Techniques Unifiés) et les marchands sérieux (source) s’accordent : c’est la taille idéale pour avaler sans sourciller tous les déboires domestiques.
D’ailleurs… n’allez pas croire que le 32 mm « passe aussi ». Il finira par pleurer au premier pépin d’évier fêtard ou de lave-vaisselle zélé. C’est dit !
Siphons, raccords et colliers de fixation : la petite quincaillerie du bonheur
Laissez-moi vous dévoiler la recette du plombier-poète pour une évacuation qui chante juste : chaque pièce compte, chacun joue sa note.
- Siphon (avec prise machine à laver si vous optez pour l’union sous l’évier) : le cœur battant du dispositif.
- Tuyaux PVC rigide ∅ 40 mm : l’artère principale, fidèle et résistante.
- Raccords (coudes pour virages serrés, manchons pour les grandes enjambées, culotte en Y si option acrobate) : les articulations dociles.
- Colle PVC : ce pacte chimique qui lie vos rêves d’étanchéité à la réalité parfois boudeuse des tuyaux.
- Décapant PVC : le préliminaire discret avant l’étreinte finale.
- Colliers de fixation murale : ces petits cerbères vigilants empêchent vos tubes de vivre leur vie en solo au moindre sursaut hydraulique.
L’outillage : de la scie à métaux au niveau à bulle mélancolique
C’est là que le vrai bricoleur se reconnaît. Pas besoin d’un arsenal… mais chaque outil doit avoir connu l’épreuve du temps. Voici mes compagnons préférés :
- Scie à métaux, lame fine : pour que chaque coupe soit franche comme une promesse non tenue.
- Papier de verre (grain moyen) : il adoucit les angles vifs – car même le PVC mérite sa caresse avant le grand saut.
- Mètre ruban (neuf ou cabossé) : juge impitoyable des centimètres audacieux.
- Niveau à bulle, toujours un peu mélancolique — avouez, vous aussi vous observez cette bulle hésitante qui cherche l’équilibre parfait dans un monde tordu…
- Chiffon usé, hérité ou acquis : il essuiera la colle qui déborde, la sueur du front et peut-être une larme discrète quand tout sera enfin étanche.
Les règles d’or pour une évacuation sans drame (ni glouglous suspects)
Parlons peu, parlons pente. C’est là que tout se joue, dans l’inclinaison discrète du tuyau sous vos casseroles : le geste secret qui sépare la cuisine qui chante de celle qui suinte.
La pente de 1 à 2 % : le secret d’un écoulement efficace
Oubliez les pourcentages effrayants des manuels poussiéreux : ici, tout est question d’instinct et d’œil aiguisé. 1 à 2 centimètres de dénivelé par mètre de tuyau — voilà le chiffre magique (confirmé par les experts du DTU et les fabricants sérieux, voir SFA). Imaginez une rivière docile, ni trop pressée ni trop fatiguée, qui accompagne les miettes et graisses vers l’exil. Négliger la pente, c’est s’exposer à l’eau stagnante : bonjour les bouchons graisseux façon marais naissant !
Cette règle s’applique partout : évier, lave-vaisselle, douche ou WC… aucun tuyau n’aime stagner ou courir trop vite en laissant la vaisselle sale sur le carreau.
Pour vérifier votre installation : posez le niveau à bulle sur une règle longue tendue sur le tuyau. Relevez légèrement l’extrémité jusqu’à caler la bulle au centre. Un mètre ruban vous indiquera si vous êtes dans la bonne pente (1 à 2 cm de différence par mètre).

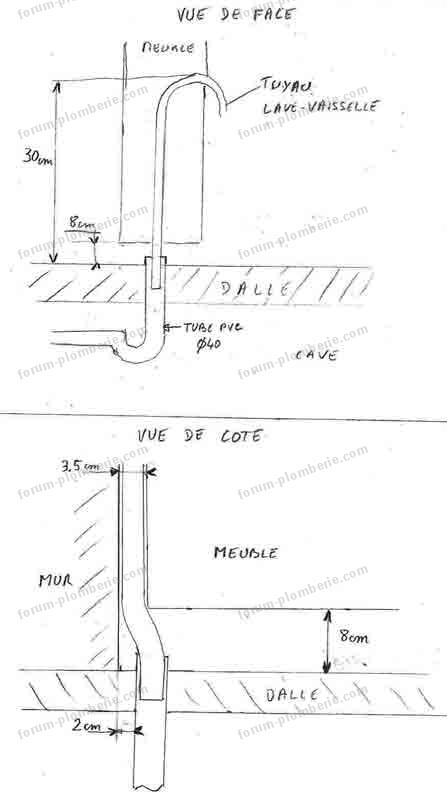

La crosse du lave-vaisselle : une boucle de sécurité contre les retours nauséabonds
Un geste ancestral en plomberie — souvent bâclé par les pressés — mérite toute votre attention : la crosse du lave-vaisselle. Prenez le flexible souple d’évacuation (celui qui serpente derrière votre machine), faites-le grimper le plus haut possible sous le plan de travail — parfois jusqu’à frôler la tablette oubliée où traînent deux torchons récalcitrants —, fixez-le solidement (collier obligatoire !), puis laissez-le redescendre vers son siphon ou sa prise dédiée.
Ce « col de cygne » improvisé crée une garde d’air salvatrice : il empêche les eaux sales et les odeurs de remonter dans votre appareil. Politesse élémentaire entre évier et lave-vaisselle : chacun chez soi !
La ventilation primaire : le poumon silencieux de votre plomberie
Place aux coulisses silencieuses du drame hydraulique : la ventilation primaire. D’aucuns l’ignorent en croyant bien faire, pourtant ce tube discret — souvent vertical et caché jusqu’au toit — est le grand régulateur d’air du système.
Imaginez un souffle permanent dans vos canalisations : quand l’eau circule dans un tuyau fermé, sans arrivée d’air libre (par une colonne ventilée), cela crée une dépression qui aspire l’eau des siphons… ouvrant la porte aux effluves désagréables.
La ventilation primaire garantit que chaque appareil reste protégé par son bouchon liquide (le fameux « garde d’eau ») ; elle harmonise les mouvements internes et évite tout désiphonnage brutal lors des grands lessivages ou des chasses véhémentes du voisinage.
Même si vous ne touchez jamais à cette colonne discrète, gardez à l’esprit qu’elle veille sur vos odeurs domestiques mieux qu’un pot-pourri oublié sur l’étagère.
SOS plomberie : autopsie d’une évacuation capricieuse
Bienvenue au cœur du polar domestique, là où chaque goutte suspecte ou remous malodorant mérite une enquête sérieuse. Ici, le tuyau prend la parole, le siphon livre ses secrets et la moindre remontée douteuse se dissèque avec tendresse — et un zeste de cynisme. Voici l’autopsie de vos évacuations récalcitrantes.
Ça sent le renfermé ? Quand votre siphon a perdu sa mémoire d’eau
Cette fragrance de cave humide qui flotte soudain dans la cuisine n’est pas un parfum d’ambiance. Le diagnostic est souvent clair : le siphon a perdu sa mémoire, c’est-à-dire sa réserve d’eau. Siphon vidé (désiphonnage), appareil peu utilisé ou amas gluant installé… L’odeur s’invite alors sans prévenir.
Nettoyer un siphon, c’est comme ouvrir un coffre à souvenirs : on y retrouve parfois la bague disparue ou la vis oubliée depuis le chantier précédent.
Checklist express pour nez sensibles :
- Vérifier la présence d’eau dans le siphon (verser un peu d’eau si besoin).
- Démonter le siphon (attention au récipient sous l’évier !), vider et rincer généreusement.
- Remonter délicatement en contrôlant l’étanchéité des joints (ni trop fort, ni trop lâche).
L’évier et le lave-vaisselle refoulent : enquête sur un embouteillage hydraulique
Le problème est clair : eau sale qui remonte dans l’évier quand le lave-vaisselle fonctionne, avec glouglous paniqués en prime. Les causes fréquentes :
- Graisses figées, véritables boucliers anti-écoulement ;
- Marc de café ou débris accumulés dans les coudes ;
- Pente insuffisante ou tuyau trop étroit (rappel : ∅ 40 mm).
Pour rétablir la circulation :
- Eau chaude + vinaigre blanc : lancez une offensive douce mais efficace sur les graisses molles.
- Nettoyage manuel : démontez le siphon puis rincez abondamment.
- Le furet : cet outil métallique ira jusqu’au fond des tuyaux en PVC pour déloger les blocages.
- Si tout échoue, faites appel à un professionnel — parfois l’artillerie lourde est nécessaire.
La petite goutte qui agace : la plainte du raccord mal fixé
Cette goutte obstinée qui perle sous l’évier au moindre usage n’est pas un hasard, mais souvent la conséquence d’un PVC mal collé ou d’un joint négligé lors du montage. Rappelez-vous : chaque tuyau en PVC a une âme rancunière.
La solution ? Oubliez la clé à molette rageuse ! Procédez avec douceur :
- Vérifiez scrupuleusement chaque joint et rondelle.
- Serrez les écrous à la main, puis ajoutez un quart de tour à la pince — jamais plus (ce n’est pas une compétition de force).
- Inspectez le collage PVC : surface propre, collage régulier sans excès ni oubli.
Ici comme ailleurs, c’est la précision douce plus que la force brute qui respecte l’esprit du bâti biscornu.
Un duo évier-lave-vaisselle bien accordé, la symphonie d’une cuisine qui vit
Refermons doucement la porte sous l’évier et écoutons. Ce n’est ni le chant du robinet ni le chœur timide de la vaisselle ; c’est ce silence dense d’un système d’évacuation bien pensé et posé. Il y a une joie discrète à savoir que tout coule, que rien ne fuit, que vos deux compagnons — évier et lave-vaisselle — dialoguent sans accroc dans leur cachette PVC. Vous venez d’orchestrer un mariage invisible mais décisif. N’est-ce pas là l’essence même de la maison vivante ? Un équilibre secret entre tuyaux et usage, où chaque raccord sonne juste.
