Schéma de branchement de votre antenne TV expliqué pas à pas
Ah, le branchement d'une antenne TV… Ce n'est pas qu'une affaire de tournevis et de câble anonyme, c'est une cérémonie domestique ! Il s'agit ici de redonner la parole à ce mur qui boudait, d'insuffler un peu d'électricité poétique dans la veine du foyer. Je vous explique tout, étape par étape.
Étape 1 : Avant de toucher au moindre fil, un peu de préparation
Là, je vous arrête tout de suite ! Un bon branchement commence toujours loin du câble lui-même – il commence dans la tête et dans le cœur. On ne court pas chercher ses outils à chaque vis : on prépare son terrain. Et puis, couper le courant même si le risque est minime ? C'est une marque de respect pour l'installation. Personne n'aime être réveillé en sursaut.
Mon rituel de préparation
- Courant coupé (par principe !) : Même si le câble TV ne transporte que des murmures électriques, mieux vaut jouer les prudents.
- Outils à portée de main : Pince à dénuder, tournevis, cutter affûté... Pas question d'interrompre la danse en pleine chorégraphie !
- Matériel (câble, fiches) inspecté : Le câble existe déjà ? On le regarde droit dans les yeux. Fils ébouriffés ? Gaine craquelée ? Un diagnostic visuel s'impose.
- Espace de travail dégagé : Le minimum pour ne pas s’emmêler les pinceaux ni les pieds. Ce serait dommage d’écraser un connecteur sous une pantoufle.
D'ailleurs… cette petite inspection du câble existant est souvent une conversation inaugurale : « Alors mon vieux, tu te sens prêt à vibrer encore ou tu veux prendre ta retraite au fond du placard ? »
Étape 2 : Dénuder le câble coaxial, l'art de la mise à nu
Le moment est venu d’opérer avec délicatesse. Armé(e) d’une pince à dénuder ou pour les puristes – d’un cutter bien aiguisé (et maîtrisé !), incisez
légèrement la gaine noire sur environ deux centimètres. L’objectif ? Ne surtout pas blesser ce courageux maillage métallique qui veille jalousement sur vos programmes du soir.
Rabattez ce blindage argenté bien proprement vers l’arrière. S’offre alors à vous le manteau blanc (l’isolant), qu’il faut aussi déshabiller – mais sans jamais entamer le cœur de cuivre central qui brille comme une promesse. Une coupe nette, droite, ni trop longue ni trop courte. Chaque couche a sa raison d’être et mérite son respect.
Un conseil d’ami : quand on sent la main trembler ou que la lumière se fait paresseuse, on repousse l’opération. Mieux vaut rater un rendez-vous télévisuel que mutiler un conducteur par excès d’enthousiasme…
Étape 3 : Monter la fiche, la poignée de main décisive
Voici venir LE moment crucial ! Deux scénarios dominent dans nos contrées électriques :
- Montage d’une fiche F (à visser)
- Présentez la fiche F côté moleté vers l’avant et enfilez-la sur votre câble préparé.
- Vissez doucement mais fermement jusqu’à sentir l’accroche du maillage métallique avec la fiche – c’est là que tout se joue ! Cette poignée de main doit être franche ; pas molle comme un poisson froid ni crispée jusqu’au claquage du cuivre.
- Vérifiez que l’âme centrale dépasse bien en bout de fiche sans toucher aux brins métalliques du blindage (ce serait une faute grave… C’est dit !).
- Montage d’une fiche coaxiale classique (9.52mm mâle/femelle)
- Dévissez entièrement votre fiche pour révéler ses entrailles.
- Insérez soigneusement le conducteur central dans son logement dédié et rabattez/raccordez ensuite le blindage selon l’architecture interne.
- Revissez solidement mais sans forcer comme un damné.
- Contrôlez qu’aucun brin rebelle ne vienne frôler là où il ne devrait pas…
Et vous, ce câble, il vous regarde comment au moment fatidique ? Avec confiance ou avec scepticisme ?
Tutoriel vidéo recommandé :
Étape 4 : Le raccordement final à la prise murale et au téléviseur
C’est ici que tout s’incarne enfin – dernière révérence avant lever de rideau ! Prenez votre câble nouvellement apprêté :
- Enfichez-le ou vissez-le fermement côté prise murale TV : aucun jeu ne sera toléré par les esprits capricieux du signal digital.
- Faites pareil derrière le téléviseur ou votre décodeur TNT : chaque contact doit sentir la solidité rassurante du travail bien fait.
- Rétablissez prudemment le courant et respirez profondément : voilà venu ce moment solennel où vous appuyez sur « ON »…
- Lancez une recherche automatique des chaînes depuis votre téléviseur : il scannera tout l’horizon hertzien comme s’il prenait des nouvelles du quartier après un long silence.
- Si tout va bien ? Le mur parle enfin ! À vous les débats endiablés et les documentaires improbables… sinon retournez voir si une âme égarée n’a pas touché là où elle n’aurait jamais dû ! C’est dit.
La boîte à outils de l'antenniste du dimanche : inventaire quasi affectif
Entre deux murs qui chuchotent et un câble qui s’impatiente, l’arsenal du bricoleur n’a rien d’anodin. Petite revue sentimentale de ce qu’il faut avoir sous la main avant d’aller caresser les entrailles du foyer.
Le câble coaxial : choisir son champion (17 VATC, 19 VATC ?)
Le câble coaxial, c’est tout simplement l’autoroute de l’information télévisuelle ! Lui confier le trajet de votre signal, c’est comme confier un secret à un messager : on veut qu’il arrive entier, pas essoufflé ni déformé par mille interférences.
Mais attention, il y a plusieurs gabarits sur la ligne de départ : les plus courants chez nous sont le 17 VATC et le 19 VATC. Voici leur portrait (presque) robot :
| 17 VATC | 19 VATC | |
|---|---|---|
| Niveau de blindage | Très bon | Bon |
| Perte de signal | Faible (0,18-0,20 dB/m à 800 MHz) | Moyenne (0,25 dB/m à 800 MHz environ) |
| Usage recommandé | Longue distance ou milieu perturbé | Courte distance / installation simple |
Moralité : pour traverser une maison ancienne ou contourner une chaudière grognonne, ne soyez pas avare—le 17 VATC est votre allié. Si c’est juste pour relier la prise derrière la TV du salon ? Le 19 VATC fera l’affaire, mais toujours en version "blindage maximal" pour éviter que les ondes ne s’invitent à la fête sans y être conviées.
Astuce d’ami : préférez des fournisseurs réputés (comme 123elec.com) — il vaut mieux investir dans un câble vaillant que regretter un signal asthmatique.
Les connecteurs : fiche F, fiche 9.52mm... qui sont-ils ?
Dans la grande famille des connecteurs, chacun joue son rôle avec panache ou discrétion. Ce sont les vrais diplomates de l’installation :
- La fiche F, c’est le robuste du groupe. Elle se visse fièrement au bout du câble et verrouille le signal comme un coffre-fort. Sa spécialité ? Les branchements fixes (répartiteur TV/satellite…). Idéale si vous détestez devoir revisser tous les six mois ou craignez la déconnexion furtive quand le meuble TV fait sa danse saisonnière.
- La fiche 9.52mm (IEC) existe en version mâle et femelle — plus universelles, elles se retrouvent en bout de chaîne pour raccorder directement votre télévision ou décodeur TNT. Elles s’enfichent sans forcer mais réclament une qualité décente : évitez les premiers prix qui tordent au premier éternuement.
Un bon connecteur évite bien des migraines : préférez-les solides et bien finis. Un conseil ? Testez-les dès réception : une fiche qui bouge est une source potentielle de jurons…
L'outillage indispensable (et celui qui fait juste joli)
Sans bons outils, point de salut – ni pour vos doigts ni pour le courageux maillage du câble ! Voici mon trio gagnant :
- Pince à dénuder : cette magicienne sait s’arrêter juste avant la bavure fatale. Oubliez le tout-cutter si vos mains tremblotent ; la pince spécialisée travaille proprement et droit au but (voir exemple).
- Pince coupante : pour trancher net sans massacrer le cuivre ni martyriser le blindage. Sa coupe franche sépare les hésitants des vaillants.
- Cutter/couteau d’électricien : réservé aux artistes sûrs d’eux… À manier avec doigté lors de la mise à nu du câble.
- Tournevis cruciforme et plat, toujours fidèles pour ouvrir prises murales et visser connecteurs rebelles.
D’ailleurs… inutile de vous ruiner dans des coffrets clinquants sauf si vous aimez que vos outils brillent plus que votre installation ! Un kit honnête dure toute une vie — chaque outil bien choisi deviendra complice silencieux dans bien des aventures domestiques.
Comprendre votre installation : schémas cachés dans vos murs
Parlons peu, parlons schéma : derrière chaque mur placide se cache un vrai labyrinthe où câbles et accessoires jouent une pièce technique dont le foyer dépend. Plongeons ensemble dans les trois scénarios majeurs, du plus épuré au plus flamboyant.

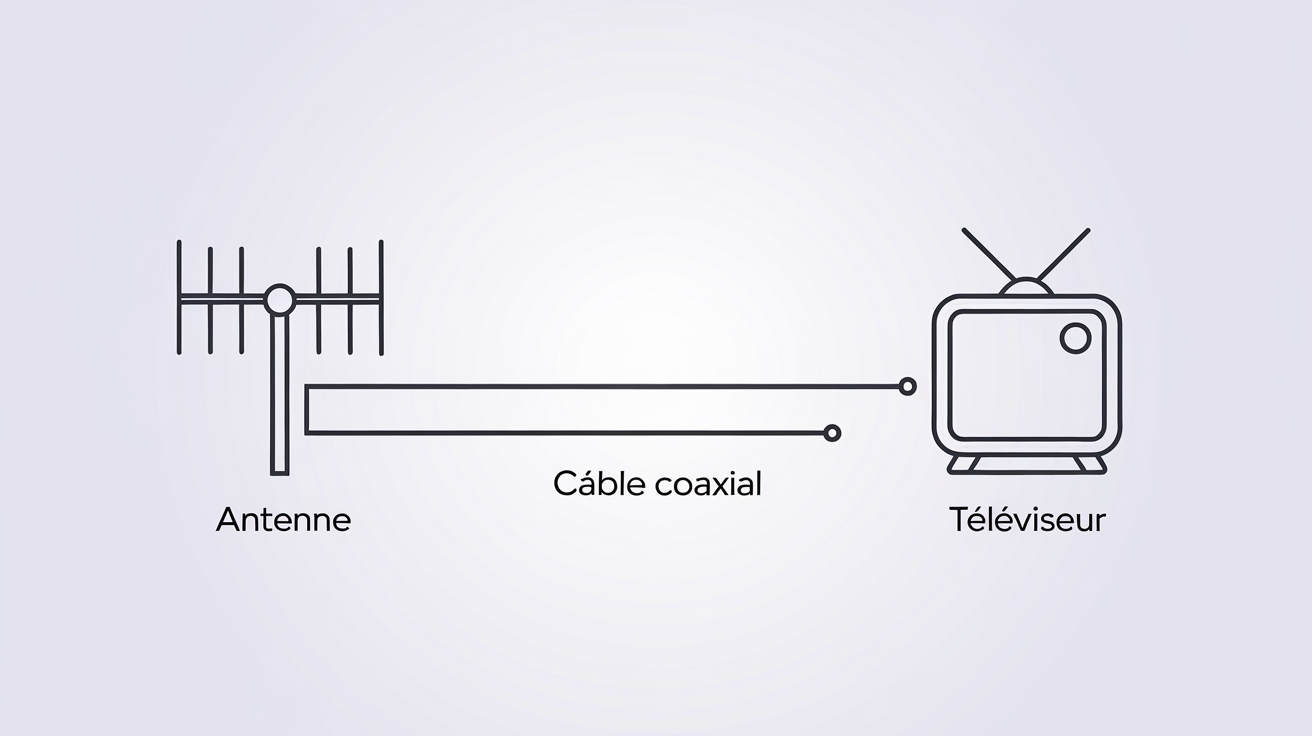

Schéma n°1 : branchement simple, une antenne pour une TV
Le plus pur, le plus direct : c’est la grande ligne droite du signal.
L’antenne râteau, perchée sur son toit ou accrochée à l’ancien mât, capte les ondes lointaines – parfois après avoir bravé bourrasques et pigeons – et les envoie sagement via le câble coaxial jusqu’à votre téléviseur. Aucune embûche, pas de détour : juste un fil tendu entre le ciel et votre canapé.
Itinéraire du signal :
- Antenne ➔ Câble coaxial ➔ Téléviseur
D’ailleurs… un tel schéma fait toujours ses preuves : simplicité rime ici avec robustesse. Cela reste la meilleure voie pour éviter tout bruit parasite. C’est dit !
Schéma n°2 : répartiteur, quand la famille s'agrandit (et les écrans aussi)
Ah… la tentation d’avoir la TV dans chaque pièce ! Voici entrer en scène le répartiteur – ce chef d’orchestre discret qui partage le signal d’une unique antenne entre plusieurs téléviseurs. On raccorde l’arrivée principale du câble de l’antenne à l’entrée du répartiteur, puis chaque sortie dessert un poste différent.
Mais restons lucides : partager, c’est aussi diminuer. Plus il y a de bouches à nourrir (d’écrans à alimenter), plus chaque part est mince.
Schéma simplifié :
- Antenne → Câble coaxial → Entrée répartiteur
- Sortie 1 répartiteur → TV n°1
- Sortie 2 répartiteur → TV n°2 (et ainsi de suite…)
Pour éviter que votre signal ne finisse essoufflé sur le palier de la dernière chambre, assurez-vous que l’antenne capte déjà fort et clair ! Pour aller plus loin sur les répartiteurs ou consulter des exemples concrets, jetez un œil aux ressources comme abcElectronique.
Schéma n°3 : amplificateur, le coup de fouet au signal faiblard
Lorsque le câble serpente sur des dizaines de mètres ou qu’un vieux mur en pierre fait barrage au progrès… il faut parfois appeler un coach sportif pour le signal : l’amplificateur ! Son rôle n’est pas magique : il ne crée rien, mais donne de la vigueur à ce qui existe déjà.
On place cet amplificateur idéalement le plus près possible de l’antenne – là où le signal est encore pur et intact. Plus vous attendez et laissez filer ce flux dans les méandres des câbles avant d’amplifier, moins c’est efficace.
"N'oubliez jamais : un amplificateur ne crée pas un signal, il donne juste un coup de fouet à celui qui existe déjà. Il faut donc lui donner quelque chose de bon à amplifier !"
Résumé :
- Antenne → Amplificateur (près de l’antenne !) → Câble coaxial → Prises TV/spots multiples selon configuration.
- Évitez d’installer l’ampli juste derrière la TV sauf si vraiment vous n’avez pas le choix – mieux vaut prévenir que guérir.
- Pour plus d’informations, consultez Futura Sciences pour adapter selon votre cas particulier.
Diagnostic de pannes pour un branchement capricieux
Rien n’est plus ingrat qu’un écran noir ou qu’une image qui se désintègre en mosaïque au cœur d’une soirée tranquille. Rassurez-vous, ces caprices cachent souvent une logique – et avec un brin de méthode, on fait parler les murs (et les câbles) récalcitrants.
Écran noir ou 'Aucun signal' : identifier la cause
Ici, je vous invite à chausser la loupe de l’enquêteur méticuleux, celui qui ne laisse rien passer – ni la poussière derrière le meuble TV, ni la petite bêtise d’inattention. Suivons pas à pas l’enquête de l’écran noir…
Checklist pour résoudre l'écran noir :
- Vérifiez la source sur votre téléviseur
- Appuyez sur le bouton Source ou Input de la télécommande.
- Sélectionnez bien "TV" (et non HDMI, AV, USB… sauf si vous utilisez un décodeur externe).
- Inspectez la connexion du câble à la TV
- Le câble coaxial doit être parfaitement enfiché ou vissé à l’arrière du téléviseur ou du décodeur TNT.
- Contrôlez la connexion à la prise murale
- Même rituel côté prise murale : tout doit être vissé/enfiché sans aucun jeu.
- Examinez l’état visible du câble
- Recherchez toute pliure suspecte, morsure de meuble ou gaine blessée sur toute sa longueur visible.
- Vérifiez que vous n’êtes pas branché sur une prise satellite par erreur
- Les prises murales se ressemblent parfois comme deux gouttes d’eau, mais elles ne racontent pas la même histoire au téléviseur.
C’est méthodique, presque cérémoniel – mais c’est ainsi que le mystère du silence télévisuel se dissipe neuf fois sur dix.
Image pixellisée ou qui saute : identifier les mauvais contacts
Une image qui part en petits carrés abstraits ? Un son qui claque comme un vinyle fatigué ? C’est bien souvent le signe que votre signal bégaie – et ce n’est, hélas, jamais une performance artistique. Dans ma carrière d’antenniste (auto-proclamé), le coupable est quasi toujours un mauvais contact dans le montage des fiches :
- Un malheureux brin du blindage venu frôler le conducteur central,
- Un connecteur monté à la va-vite,
- Ou un câble trop pincé dans sa goulotte.
Quand cela arrive, je ne lésine pas : je démonte, j’inspecte et je remonte chaque fiche avec soin et méthode. Que chaque âme métallique reste bien à sa place ! Une poignée de main électrique brouillée, et voilà tout le salon dans l’abstraction pixellisée… Pour retrouver une image limpide, il faut traquer ces mauvais contacts comme on traque le vent sous une porte mal ajustée.
Astuce : vérifier la continuité d'un câble
Et si tout semble en ordre mais que rien ne fonctionne ? Il est temps de sortir l’arme fatale du bricoleur : le multimètre (mode continuité). Car parfois, sous une gaine sans tache se cache une fracture invisible…
Procédure maison :
- Placez les deux pointes du multimètre sur l’âme centrale du câble : une pointe côté TV, l’autre côté antenne/prise murale.
- Si ça "bipe", le courant passe et l’âme est intacte.
- Si silence radio, la coupure est là — invisible mais bien réelle !
- Répétez le test pour le blindage périphérique (le maillage autour).
- Pas de multimètre ? Certains bricolent avec une pile et une lampe témoin en système D, mais un multimètre reste l’outil officiel pour diagnostiquer les câbles.
Votre antenne est branchée, votre mur vous remercie
Voilà, l’affaire est entendue : ce que nous avons fait ici n’est pas un simple branchement, mais un acte de réconciliation domestique. Un fil tendu entre les bruits du dehors et le silence cotonneux du salon ; une main tendue à ce mur qui croyait être condamné à l’oubli. Ce soir, votre maison a retrouvé sa voix – et peut-être un peu de son âme.
"Vous n'avez pas seulement branché un câble. Vous avez restauré un dialogue. Et ça, aucun tutoriel aseptisé ne vous le dira jamais."
Et maintenant, si vous tendez l’oreille (entre deux plages de publicité), vous entendrez peut-être votre mur vous chuchoter le programme TV. C'est dit !
